Lignes d'assemblage automatique horizontales

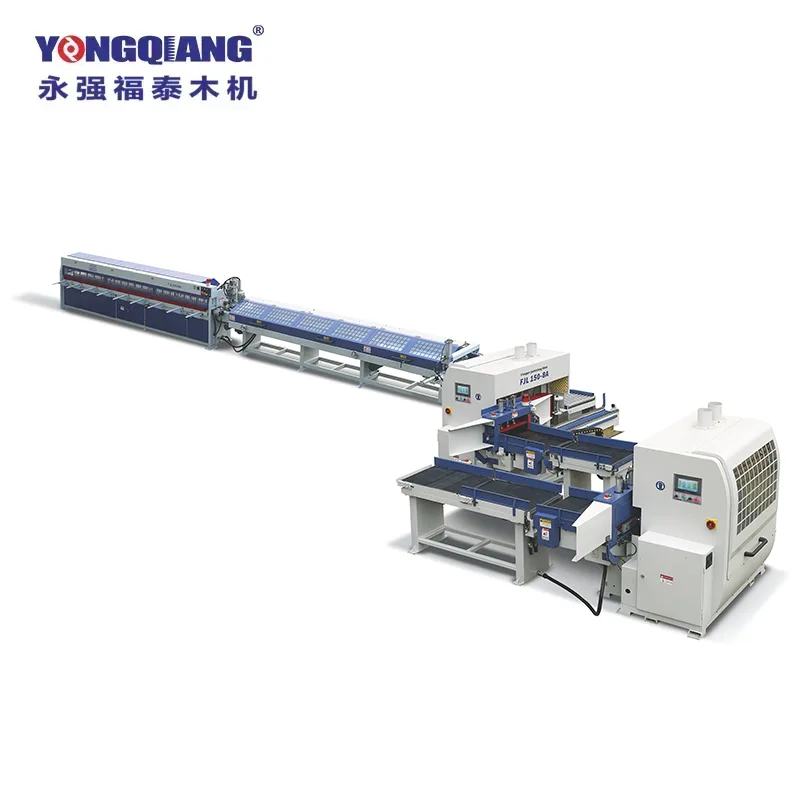

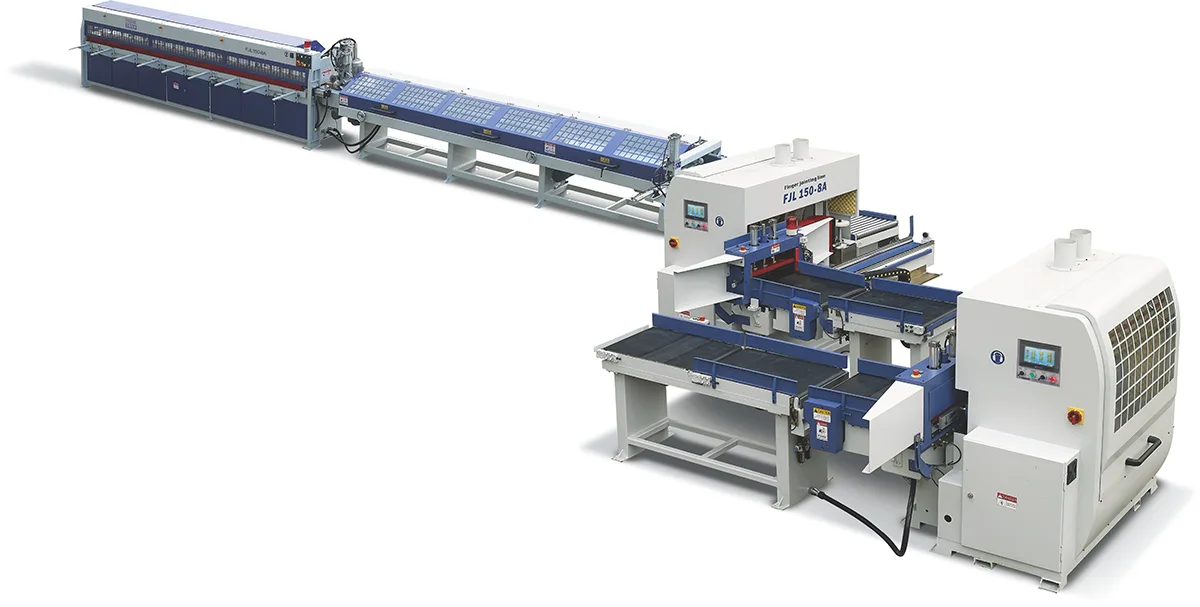

La ligne de connexion automatique horizontale des dents Yongqiang Futai est une ligne de production de connexions dentaires entièrement automatique spécialement conçue pour l'industrie de la transformation du bois massif, de la fabrication de meubles et du bois de construction. Il intègre quatre fonctions principales : ouverture des dents à grande vitesse, revêtement de colle précis, amarrage horizontal et durcissement sous pression stable. Il réalise une extension de bois courte en un seul arrêt, améliorant considérablement l'utilisation du bois et l'efficacité de la production. Il s’agit de la machine à bois automatisée préférée pour remplacer les connexions dentaires manuelles traditionnelles.

points forts

1. Fonctionnement entièrement automatisé, économisant 50 % des coûts de main-d'œuvre : le chargement, l'alimentation, l'ouverture des dents, le collage, l'amarrage, le compactage et le déchargement sont entièrement automatisés sans intervention manuelle, adaptés aux lignes de production d'assemblage de dents en bois massif à grande échelle.

2. Processus d'assemblage de dents de haute précision, la force d'épissage répond aux normes nationales : grâce à la technologie d'assemblage de dents CNC, la forme des dents est uniforme, la morsure est serrée et la force d'épissage est ≥ la résistance du corps en bois. Il convient aux scénarios haut de gamme tels que le bois de meubles, les substrats de sol et le bois de construction.

3. Production efficace, avec une capacité de production multipliée par trois : vitesse de traitement de 8 à 15 mètres par minute, capable de traiter en continu du bois d'une largeur de 20 à 120 mm et d'une épaisseur de 10 à 60 mm, avec une capacité de production quotidienne de plus de 10 tonnes, répondant aux commandes de lots d'épissure de bois industriel.

4. Stable et durable, adapté aux conditions de travail mondiales : l'ensemble de la machine adopte des plaques d'acier épaissies et des composants électriques importés, qui sont antipoussière et résistants à la corrosion, adaptés aux environnements complexes tels que les températures élevées et l'humidité élevée, et peuvent fonctionner en continu pendant 24 heures sans pression, répondant aux normes internationales de sécurité des machines à bois.

5. Système de contrôle intelligent, facile à utiliser : équipé d'une console intelligente PLC, prenant en charge le préréglage des paramètres, auto-vérification des défauts, démarrage en un clic, les travailleurs peuvent démarrer en 1 heure, réduisant ainsi le seuil de fonctionnement des équipements de menuiserie professionnels.

Composants d'équipement

La connexion automatique horizontale des engrenages Yongqiang Futai est composée de six modules, avec une structure compacte et une liaison coordonnée, assurant un fonctionnement stable et efficace de l'équipement de connexion des engrenages :

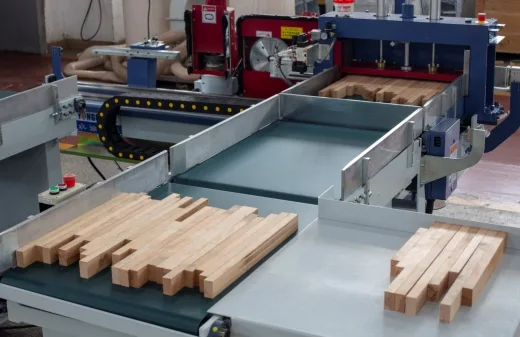

1. Machine d'alimentation automatique : tri pneumatique + alimentation servo, positionnement précis du bois, évitant les bourrages, adaptée au tri automatique des matériaux en bois massif de différentes longueurs.

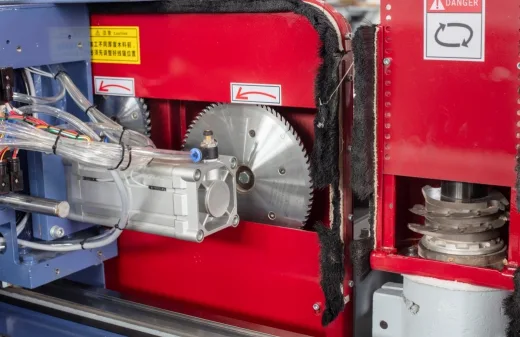

2. Machine de découpe d'engrenages à grande vitesse : outils de coupe en alliage importés, coupe de profil de dent horizontale, pas/profondeur de dent réglable (pas de dent standard 4-6 mm), surface de coupe lisse et sans bavure.

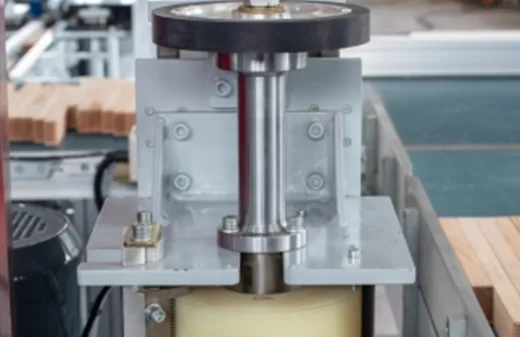

3. Système de revêtement de colle précis : revêtement de colle par atomisation haute pression, couche de colle uniforme, dosage contrôlable, adapté à la colle à bois respectueuse de l'environnement, pas de débordement de colle, moins de déchets, conformément aux normes environnementales mondiales.

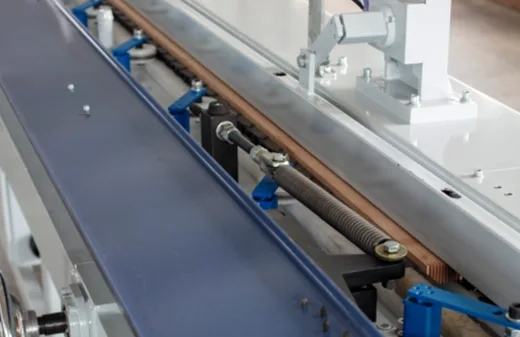

4. Station d'accueil horizontale : entraînée par un moteur à fréquence variable, amarrage précis au niveau millimétrique, alignement automatique du bois, garantissant que la rectitude de l'épissure est ≤ 0,5 mm.

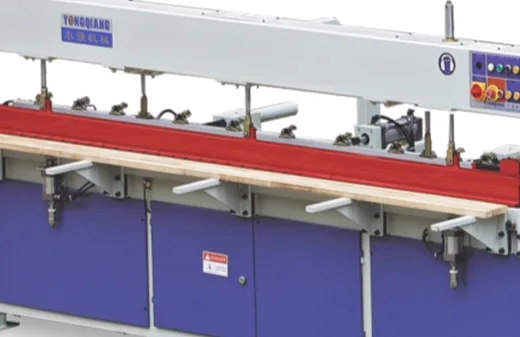

5. Machine de stabilisation et de durcissement de la pression : stabilisation de la pression hydraulique (pression réglable de 5 à 15 MPa), liaison et durcissement rapides, raccourcissant le temps d'attente et améliorant la stabilité du bois de joint dentaire.

6. Support de déchargement automatique : Les produits finis sont automatiquement transportés et empilés, économisant ainsi la manipulation manuelle et s'adaptant aux opérations en boucle fermée dans les lignes de production continues.

Paramètres techniques de base

Scénarios d'application

Meubles en bois massif haut de gamme : chaises de salle à manger/pieds de canapé, pieds de table, joints dentés en matériau du cadre

Bois de construction : bois de chantier, traverses et rallonges de quille

Substrat de sol : ébauches de parquet en bois massif, épissure de panneaux centraux multicouches

Industrie des portes en bois : noyau de porte en bois massif, fil de cadre de porte, extension du matériau du cadre de porte

Pourquoi choisir Yongqiang Futai

Yongqiang Futai est profondément engagé dans la recherche et le développement de machines automatisées pour le travail du bois depuis 15 ans, en se concentrant sur les domaines clés des lignes de production de connexions d'engrenages, des équipements de connexion par doigts et des machines d'épissure du bois. Elle possède plus de 20 technologies brevetées et ses produits sont exportés dans plus de 30 pays à travers le monde (Europe, Amérique, Asie du Sud-Est, Moyen-Orient, etc.). Elle a passé les certifications internationales CE et ISO9001 et est une entreprise professionnelle de marque de fabrication d'équipements de connexion d'engrenages en Chine.

Nous adhérons à la conception originale, à la fabrication de précision et au service mondial. Chaque appareil est soumis à 72 heures de tests continus avant de quitter l'usine pour garantir une livraison sans panne ; Nous offrons une garantie de 12 mois, une assistance technique à vie et des services d'installation et de débogage sur site à l'étranger pour garantir un approvisionnement sans souci aux clients internationaux.

Produit plusieurs images
